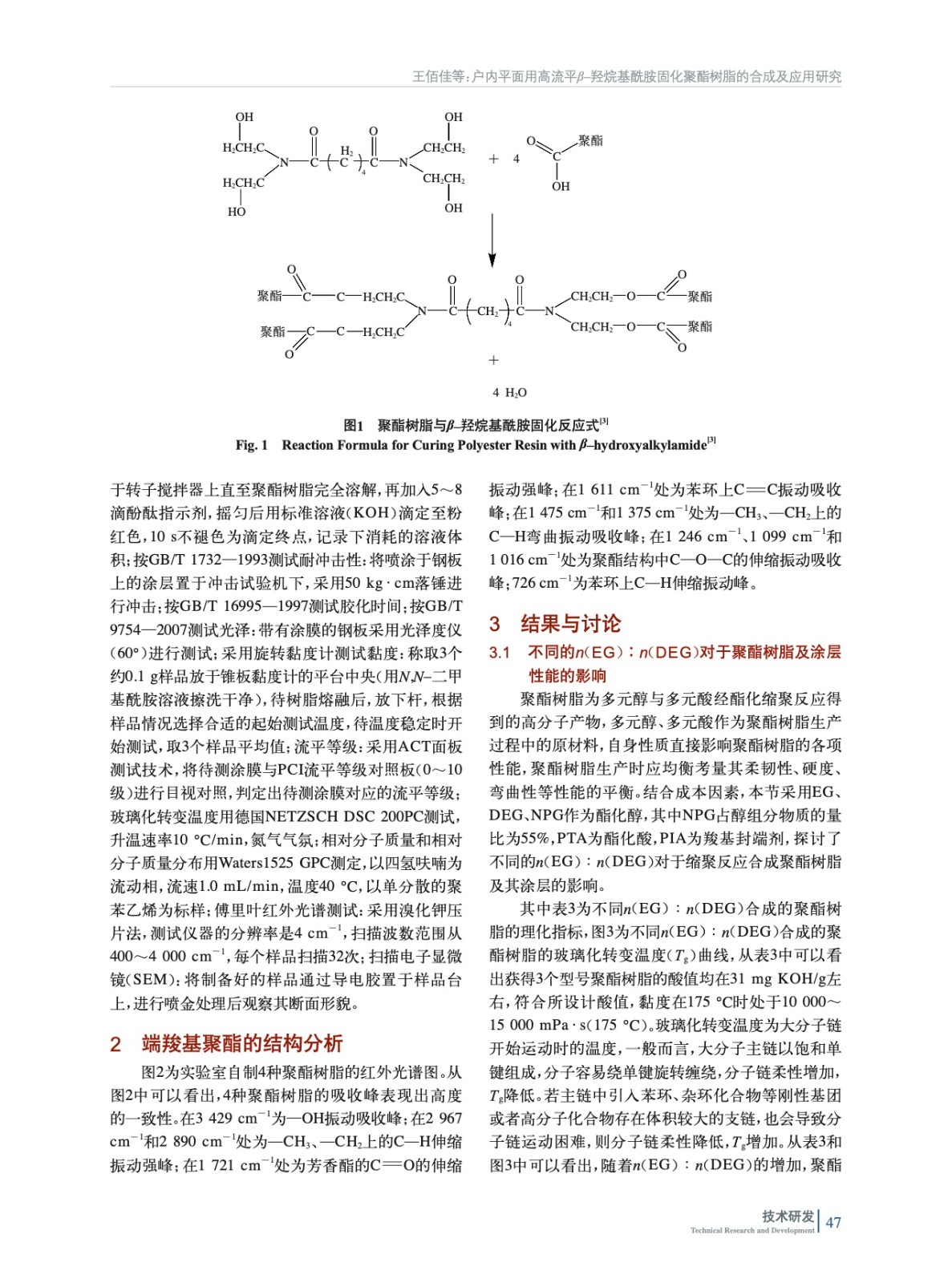

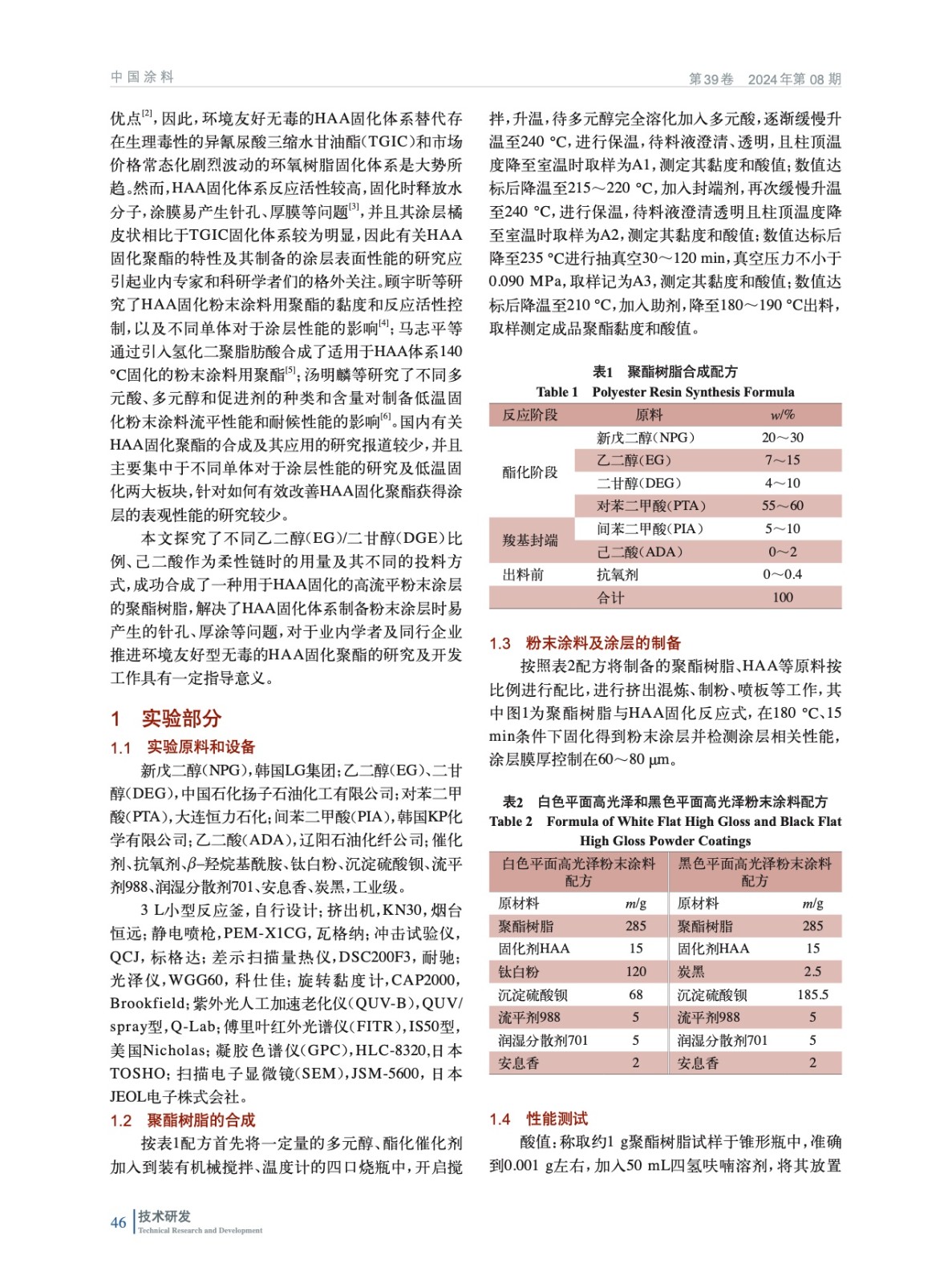

摘要：介紹了一種戶內(nèi)平面用高流平β–羥烷基酰胺（HAA）固化聚酯樹脂的合成方法及其在粉末涂料涂層中表現(xiàn)。探討了不同聚酯樹脂的合成配方及工藝對(duì)于聚酯理化指標(biāo)及涂層性能的影響，通過紅外光譜（FITR）分析了聚酯的微觀結(jié)構(gòu)，利用凝膠滲透色譜儀（GPC）獲得了一系列聚酯樹脂的分子量及其分布，并通過掃描電子顯微鏡（SEM）觀察了涂層的斷面形貌。結(jié)果表明：n（EG）∶n（DEG）為2.774∶1，NPG占酯化醇物質(zhì)的量比為55%，PTA作為酯化酸，ADA與IPA共同作為封端劑，其中ADA占單體總量1.8%（質(zhì)量分?jǐn)?shù)）時(shí)合成的聚酯樹脂，其粉末涂層具有優(yōu)異的流平性能和機(jī)械性能，50 kg·cm正、反沖擊均可通過。
