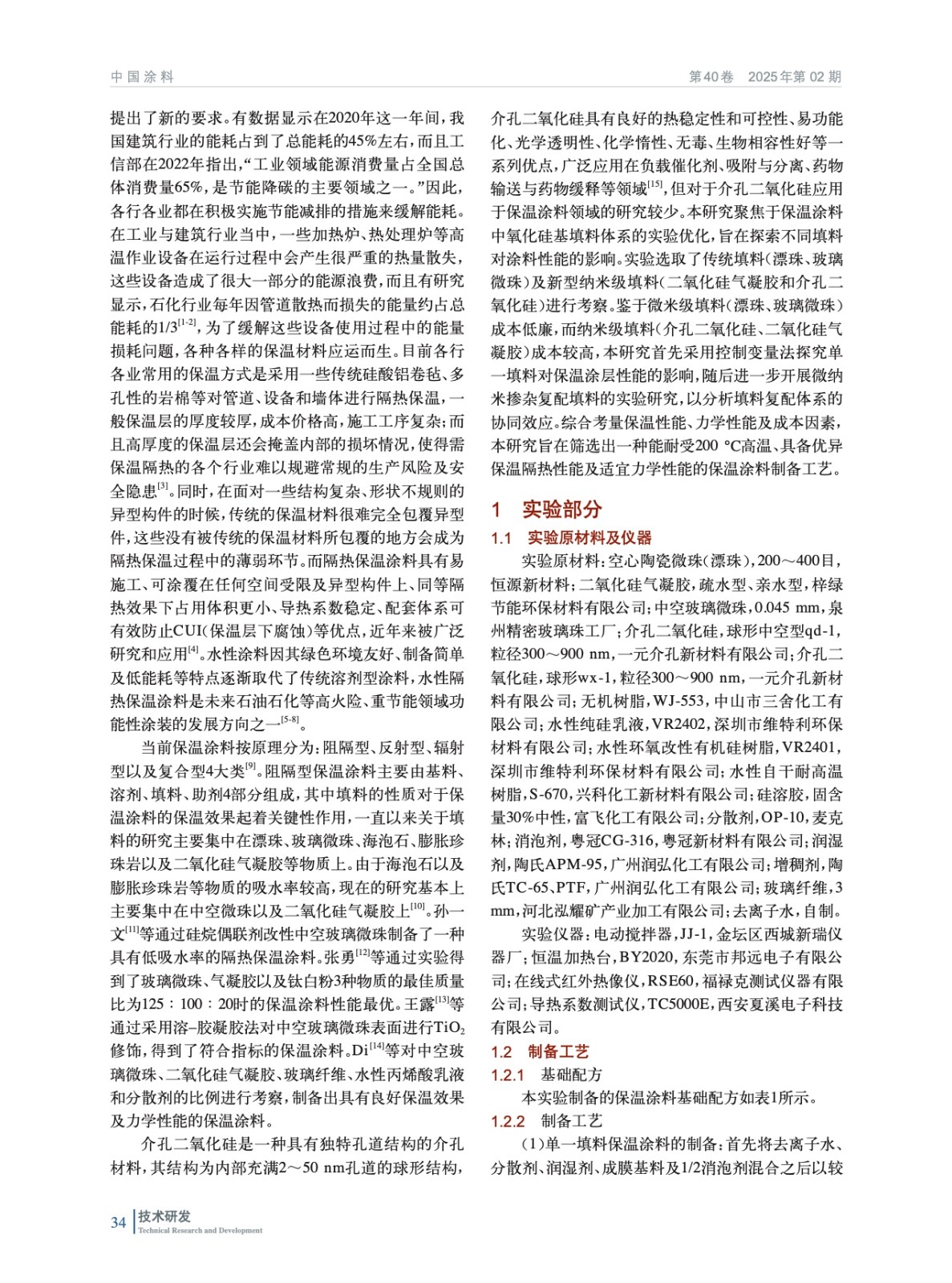

摘要：針對工業(yè)節(jié)能領(lǐng)域?qū)Ω邷乇夭牧系钠惹行枨?，針對傳統(tǒng)涂層在200 ℃溫區(qū)存在的厚度過大、施工工藝復雜及功能單一等問題，系統(tǒng)開展保溫涂層的研發(fā)。選取無機體系樹脂作為成膜物質(zhì)，采用以SiO2為主要成分的漂珠、玻璃微珠、氣凝膠和介孔二氧化硅為填料，通過中空或多孔結(jié)構(gòu)降低熱傳導，且適配多種基體的分散性，實現(xiàn)高效隔熱與工藝兼容性。實驗考察了不同樹脂、填料、顏基比及復配比例對保溫涂料隔熱溫差、導熱系數(shù)、硬度和附著力的影響。結(jié)果發(fā)現(xiàn)，以無機體系樹脂WJ-553為成膜樹脂，顏基比1.5∶1，中空玻璃微珠與球形介孔二氧化硅填料總質(zhì)量分數(shù)為30%，球形介孔二氧化硅摻雜量為4%時，保溫涂料導熱系數(shù)可達0.086 W/（m·K），硬度6B，附著力等級為1級，耐溫性能突破200 ℃閾值。該研究成果為開發(fā)兼具高效隔熱、機械可靠及施工便利的新型工業(yè)保溫涂層提供了理論依據(jù)和技術(shù)方案，在高溫管道、工業(yè)窯爐等節(jié)能領(lǐng)域展現(xiàn)出重要應用價值。
