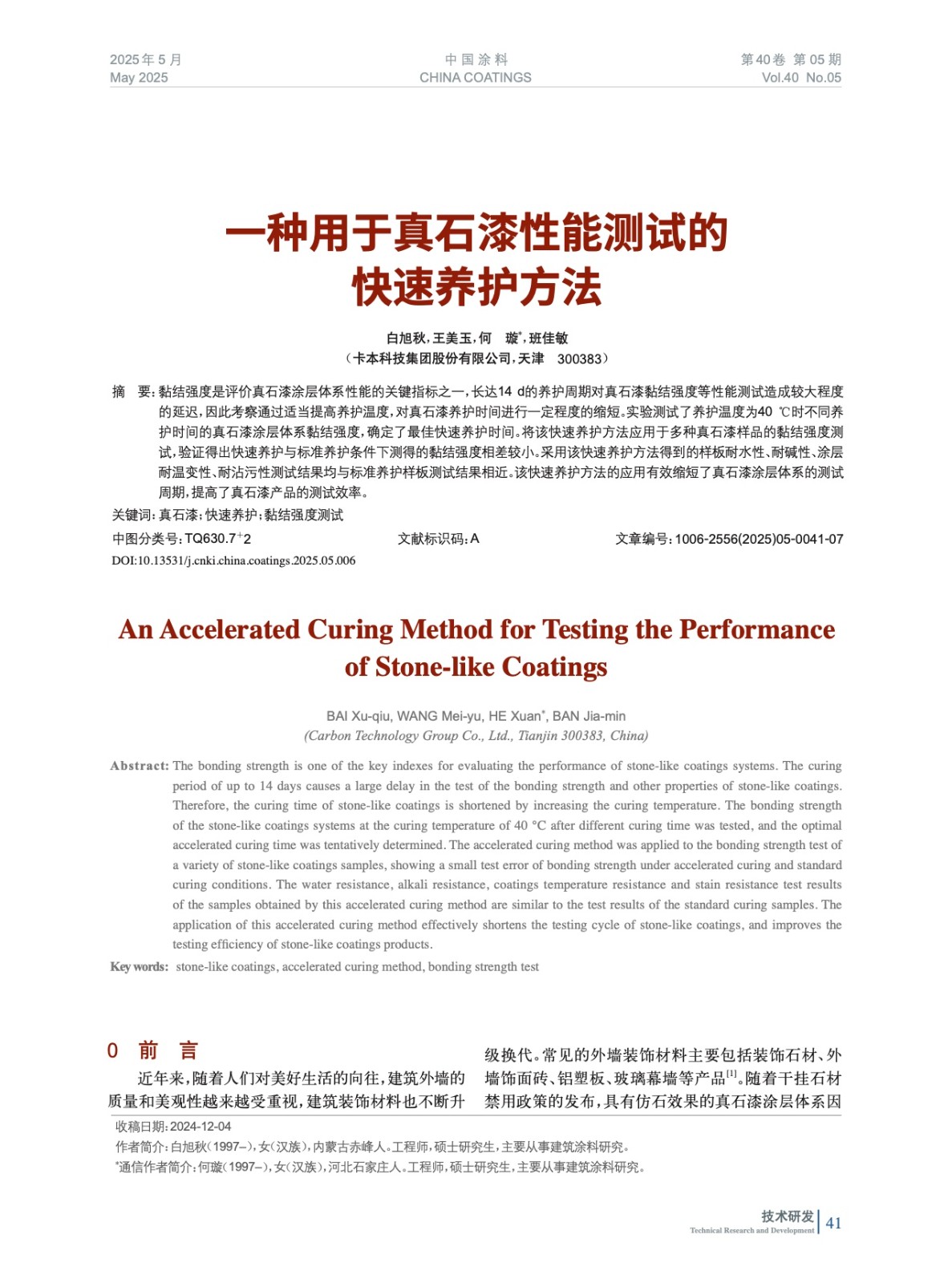

摘要：黏結(jié)強(qiáng)度是評價真石漆涂層體系性能的關(guān)鍵指標(biāo)之一，長達(dá)14 d的養(yǎng)護(hù)周期對真石漆黏結(jié)強(qiáng)度等性能測試造成較大程度的延遲，因此考察通過適當(dāng)提高養(yǎng)護(hù)溫度，對真石漆養(yǎng)護(hù)時間進(jìn)行一定程度的縮短。實驗測試了養(yǎng)護(hù)溫度為40 ℃時不同養(yǎng)護(hù)時間的真石漆涂層體系黏結(jié)強(qiáng)度，確定了最佳快速養(yǎng)護(hù)時間。將該快速養(yǎng)護(hù)方法應(yīng)用于多種真石漆樣品的黏結(jié)強(qiáng)度測試，驗證得出快速養(yǎng)護(hù)與標(biāo)準(zhǔn)養(yǎng)護(hù)條件下測得的黏結(jié)強(qiáng)度相差較小。采用該快速養(yǎng)護(hù)方法得到的樣板耐水性、耐堿性、涂層耐溫變性、耐沾污性測試結(jié)果均與標(biāo)準(zhǔn)養(yǎng)護(hù)樣板測試結(jié)果相近。該快速養(yǎng)護(hù)方法的應(yīng)用有效縮短了真石漆涂層體系的測試周期，提高了真石漆產(chǎn)品的測試效率。
