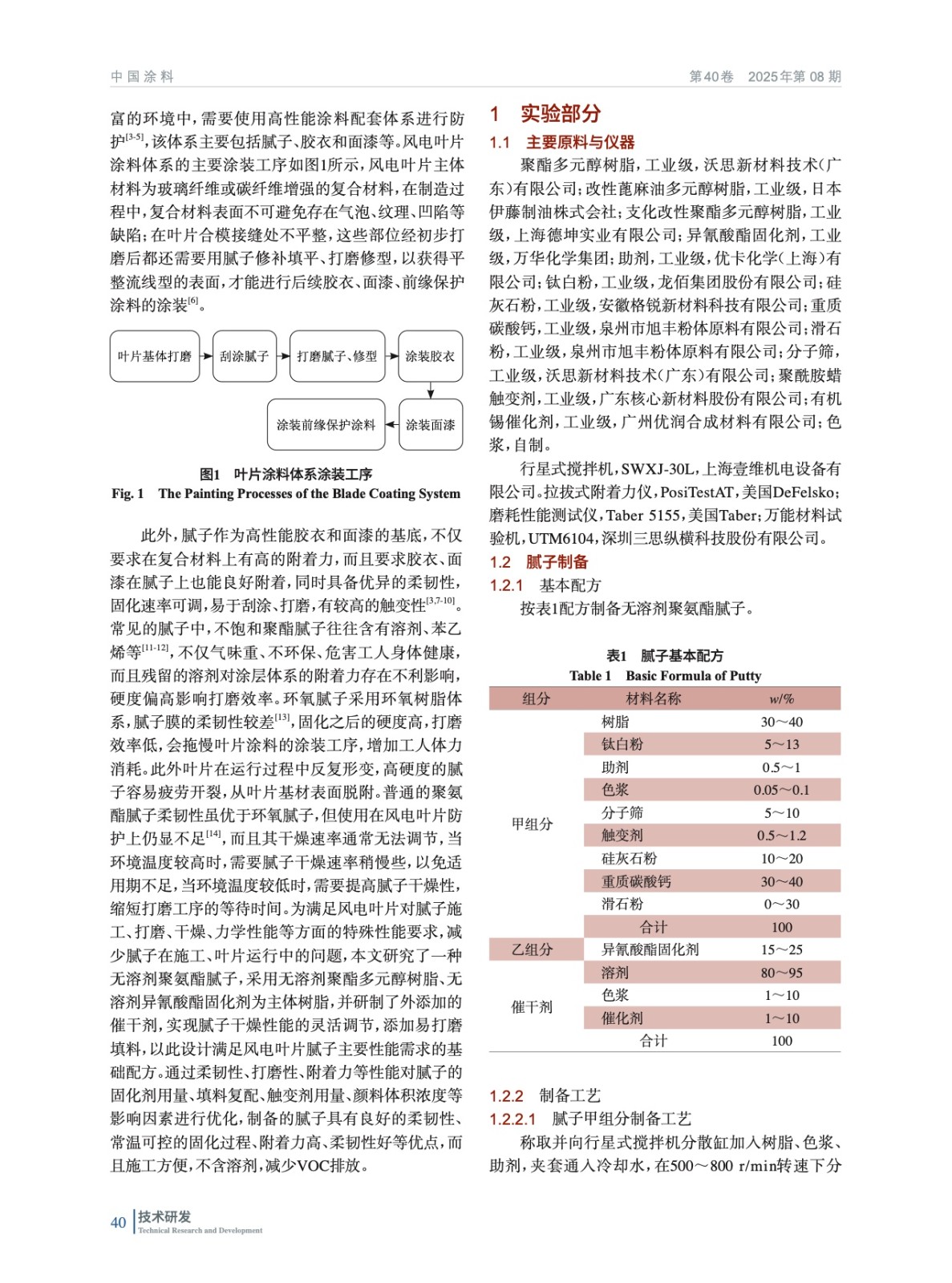

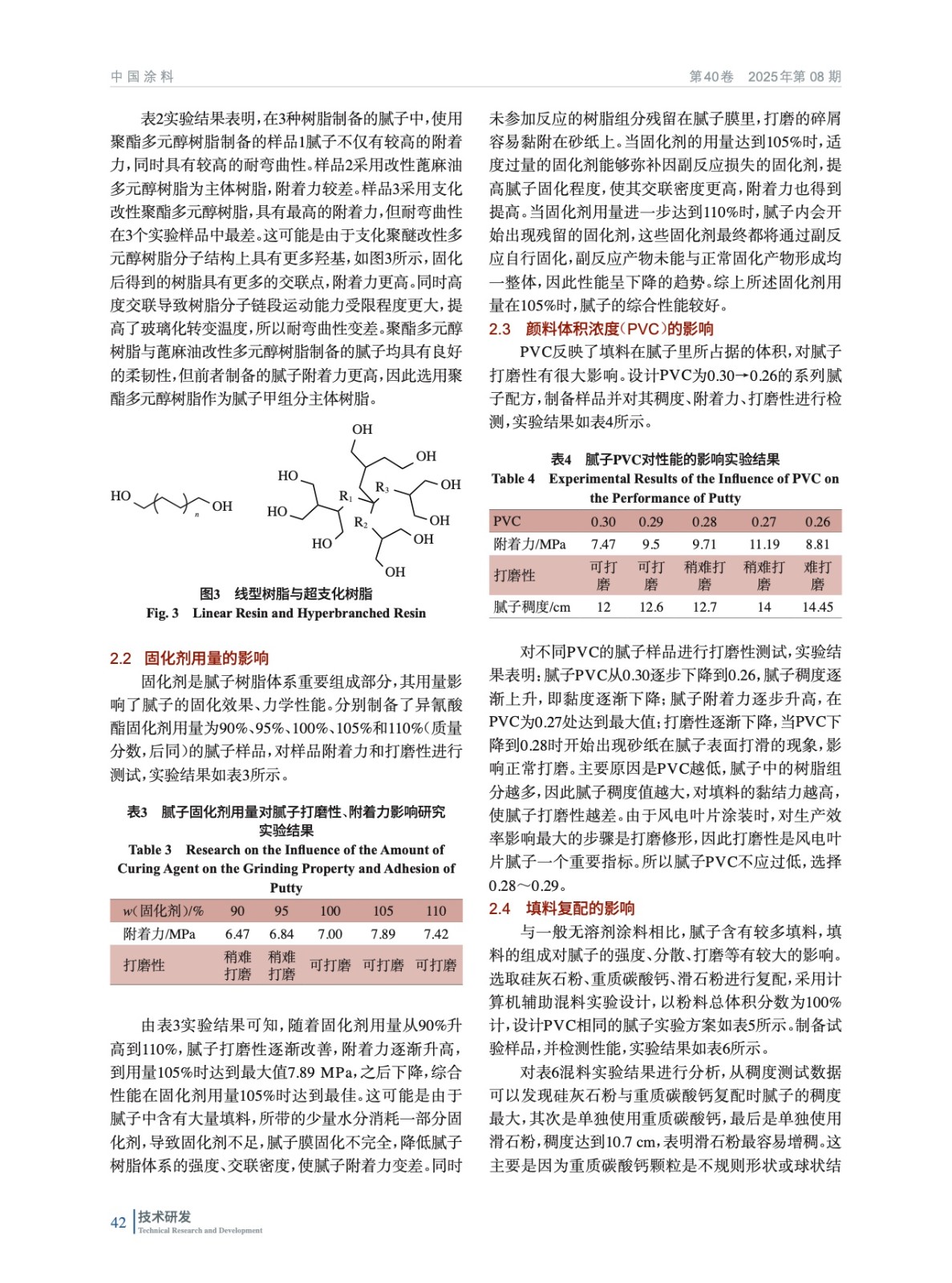

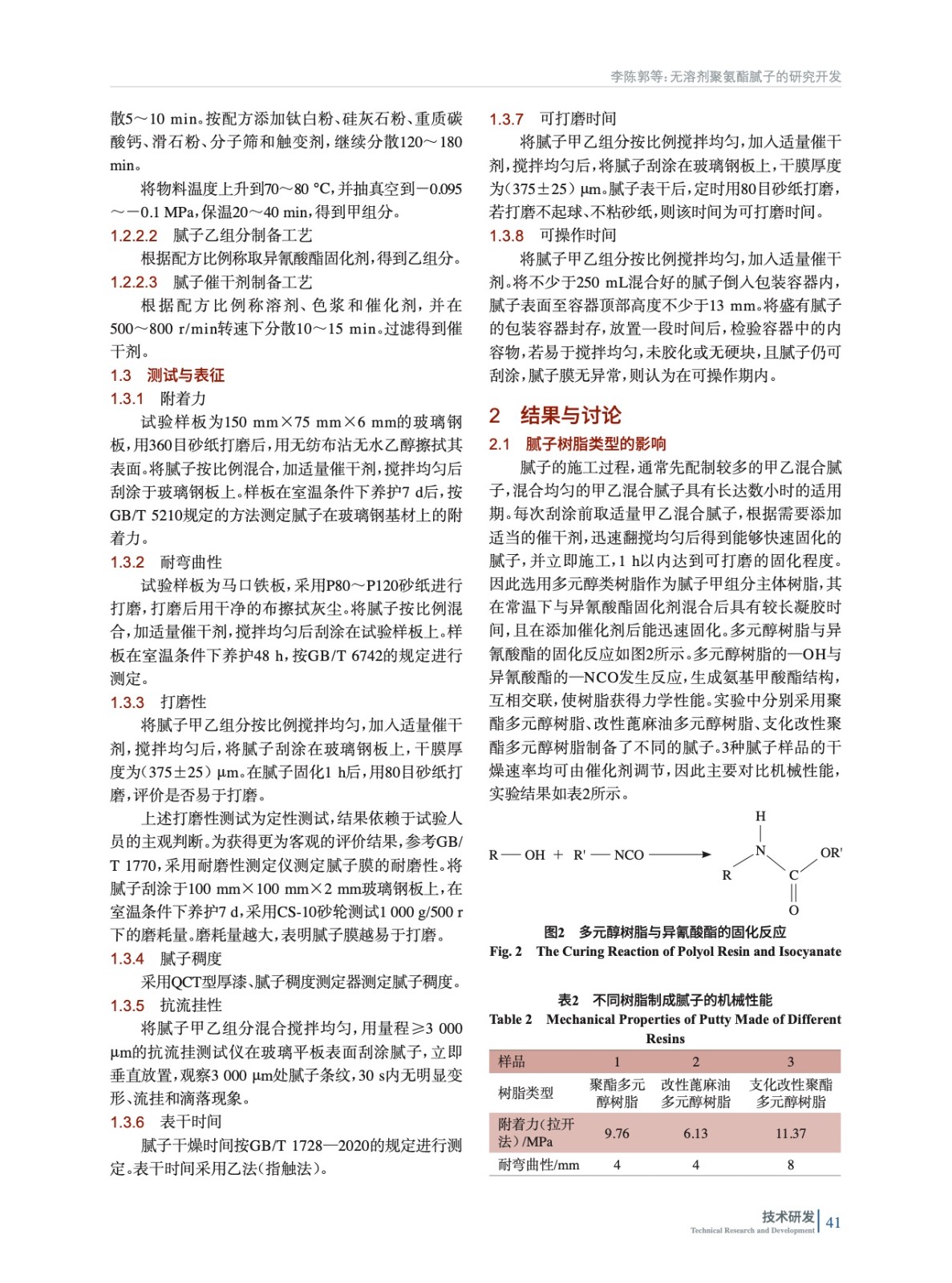

摘要：采用無(wú)溶劑聚酯多元醇樹脂和無(wú)溶劑異氰酸酯固化劑制備了無(wú)溶劑聚氨酯膩?zhàn)印?duì)樹脂體系、填料復(fù)配比例、觸變劑、催干劑等進(jìn)行研究，并優(yōu)化配方。實(shí)驗(yàn)結(jié)果表明，當(dāng)固化劑過量5%（質(zhì)量分?jǐn)?shù)，后同），復(fù)配填料采用硅灰石粉10%～20%、重質(zhì)碳酸鈣30%～40%，觸變劑用量0.9%，催干劑添加量0.45%～0.75%時(shí)，膩?zhàn)泳哂凶罴丫C合性能。經(jīng)過檢測(cè)，膩?zhàn)庸腆w分99.9%，柔韌性2 mm，附著力10 MPa，固化速率可根據(jù)現(xiàn)場(chǎng)施工環(huán)境按需調(diào)整。所研發(fā)的膩?zhàn)涌捎糜陲L(fēng)電葉片、玻璃鋼儲(chǔ)罐等裝備。
