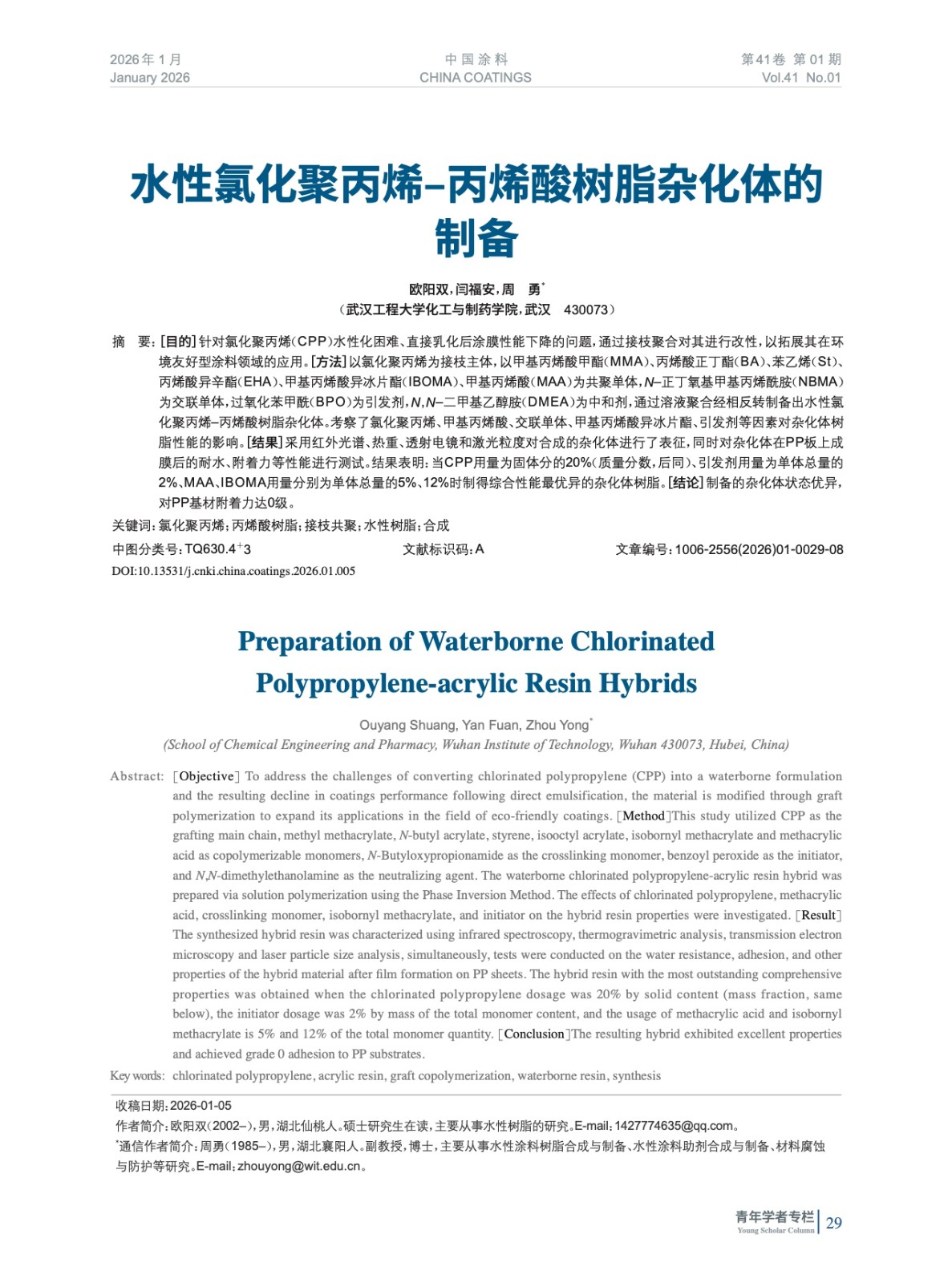

摘要：［目的］針對氯化聚丙烯（CPP）水性化困難、直接乳化后涂膜性能下降的問題，通過接枝聚合對其進(jìn)行改性，以拓展其在環(huán)境友好型涂料領(lǐng)域的應(yīng)用。［方法］以氯化聚丙烯為接枝主體，以甲基丙烯酸甲酯（MMA）、丙烯酸正丁酯（BA）、苯乙烯（St）、丙烯酸異辛酯（EHA）、甲基丙烯酸異冰片酯（IBOMA）、甲基丙烯酸（MAA）為共聚單體，N–正丁氧基甲基丙烯酰胺（NBMA）為交聯(lián)單體，過氧化苯甲酰（BPO）為引發(fā)劑，N,N–二甲基乙醇胺（DMEA）為中和劑，通過溶液聚合經(jīng)相反轉(zhuǎn)制備出水性氯化聚丙烯–丙烯酸樹脂雜化體?？疾炝寺然郾?、甲基丙烯酸、交聯(lián)單體、甲基丙烯酸異冰片酯、引發(fā)劑等因素對雜化體樹脂性能的影響。［結(jié)果］采用紅外光譜、熱重、透射電鏡和激光粒度對合成的雜化體進(jìn)行了表征，同時對雜化體在PP板上成膜后的耐水、附著力等性能進(jìn)行測試。結(jié)果表明：當(dāng)CPP用量為固體分的20%（質(zhì)量分?jǐn)?shù)，后同）、引發(fā)劑用量為單體總量的2%、MAA、IBOMA用量分別為單體總量的5%、12%時制得綜合性能最優(yōu)異的雜化體樹脂。［結(jié)論］制備的雜化體狀態(tài)優(yōu)異，對PP基材附著力達(dá)0級。
